如何通過低溫差壓表監測液化氣罐中的液位？
來源：http://vijaystudiolko.com/ │ 發表時間：2023-05-24 | 瀏覽數：載入中...
在過去，使用差壓方式監測液化氣罐中的液位一直是一項難題。
因為儲罐制造商必須建立自己的測量系統來記錄儲罐的液位和相應氣體的工作壓力。
威卡（WIKA）的創新型低溫差壓表為提供了一種緊湊的多合一解決方案，幫助用戶節省了成本和時間。
![低溫差壓表]( "低溫差壓表")
高壓和極小差壓

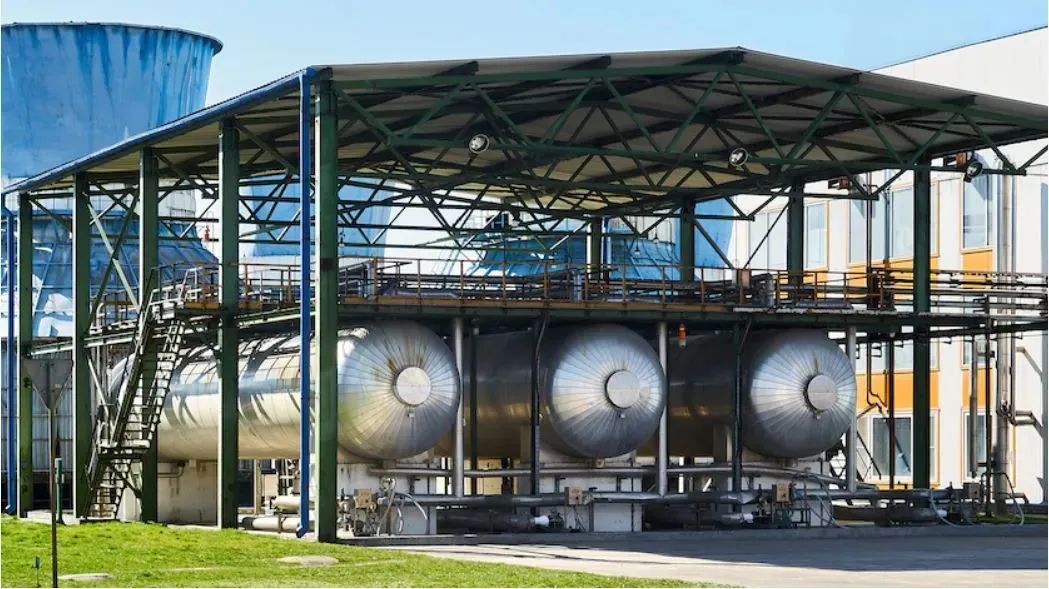

在工業和醫療設施中，氧氣、氮氣、氬氣、二氧化碳和一氧化二氮等氣體都是基本的操作物料。它們以液態儲存在罐內。差壓表非常適用于監測密閉容器中的液位。不過，大多數差壓表在測量液化氣罐中的液 位時都有局限性。一方面，它們必須足夠堅固以應對高壓，另一方面，它們應足夠靈敏以指示極小的差壓。
另外，差壓表通常被限制在一個壓力范圍內，因此，在整個量程內只能對一種特定氣體進行校準。我們以氮、氧和氬為例：氮氣比氧氣輕，而氧氣又比氬氣輕。假設這三種氣體都儲存在相同尺寸的儲罐中，充滿度都相同，測量儀表的刻度只能100%顯示氮氣的填充量，對于氧氣和氬氣，只能分別顯示70%和57%。因此，儲罐制造商就需要為每種氣體安裝一種不同的差壓表。否則，他們將需要使用帶三種氣體刻度的壓力表，其中只有氬氣刻度覆蓋整個量程。
液化氣罐充氣量以外的參數
![低溫差壓表]( "低溫差壓表")

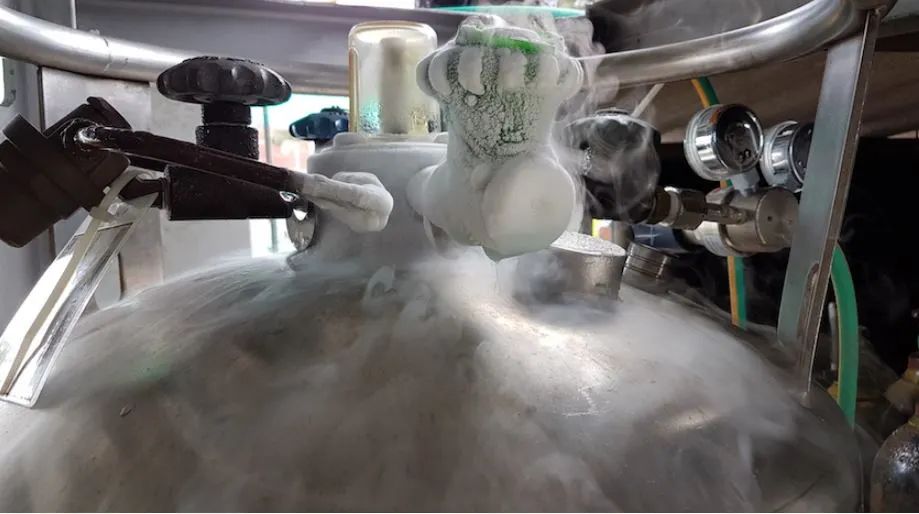

對于液化氣罐，僅知道充氣量是不夠的。這些容器還需要一個壓力表指示工作壓力，并需要一個壓力補償閥來在日常測試時設置零點。在威卡（WIKA）低溫差壓表上市之前，儲罐設備的制造商需要購買差壓表、工作壓力表、閥門、管件和管道。他們需要用這些采購的設備建立一套帶多個接頭（相當于潛在的多個泄漏點）的測量系統，然后還要測試其密封性。對于氧氣介質，對表的清潔度也會有要求。
創新設計
![低溫差壓表3.png]( "低溫差壓表3.png")

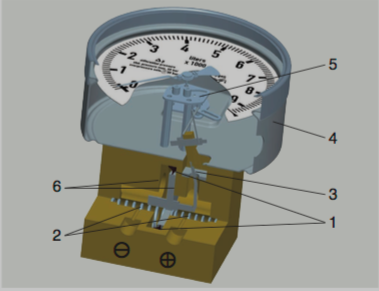

低溫差壓表組件示意圖
該工程解決方案的設計簡單而新穎：
兩個介質腔—⊕和?——測量氣體（P1）和液體（P2）的壓力。
一個彈性膜片（1）將兩個腔室分隔開。
差壓（P1減去P2）導致膜片抵抗測量范圍彈簧（2）的作用力而發生變形，其變形量與差壓成比例。它作用在指示盤（4）內的一個低摩擦力杠桿機構（3）上，將壓力信息傳遞到機芯（5）。
膜片兩側的金屬墊片（6）保護儀表免受過壓和壓力峰值的影響。
測量元件采用銅合金（型號712.15.100/160）或316不銹鋼（型號732.15.100/160）制成。
其他接液部件和多數非接液部件也使用耐腐蝕不銹鋼制成。
低溫差壓表有許多優點
![低溫差壓表4.png]( "低溫差壓表4.png")
堅固耐用的設計：
測量儀表對壓力峰值不敏感。儀表兩側過壓安全保護均高達5 MPa（725 psi）。因此，即使壓力管道交叉或閥門打開順序出錯，也不會導致低溫差壓表受到任何損壞。另外，該低溫差壓表的表玻璃不會結霧。
測量范圍廣：
威卡低溫差壓表不僅堅固耐用，還十分靈敏，能夠測量低至16英寸水柱（inH2O）（4 kPa）的壓力。其測量范圍在16到1600英寸水柱（400 kPa）之間。相較而言，市場上的大多數差壓表測量范圍則更有限。
輕松調整量程：
低溫差壓表允許現場調整量程，而不必先拆卸整個組件。要進行調整，只需拆卸橡膠密封蓋，將內六角扳手（隨附）插入調節孔，旋轉它，再重新密封蓋。微調時無需進行零點調整。這在以滿量程表示滿罐的應用中特別有用，例如液態二氧化碳的散裝儲存。
示例：一個六噸重的儲罐的量程顯示有12000磅的液態二氧化碳。用戶期望看到儲罐裝滿時儀表顯示滿值。盡管對儲罐進行了非常仔細的計算，但許多變量都會影響氣體的特性，導致讀數顯示儲罐未滿。在使用低溫差壓表后，用戶可以在儲罐充滿后進行最后的量程調整，以匹配滿罐的量程。
模塊化設計：
低溫差壓表獨特的模塊化設計允許組裝具有不同功能的獨立測量系統。除了液位裝置外，用戶還可以在現場加裝帶有壓力表的閥組，以及工作壓力傳感器。此外，其他選項包括集成的4 ... 20 mA液位輸出信號、獨立的工作壓力變送器、集成液位開關、工作壓力開關和安裝支架。
易于調試：
低溫差壓表測量系統可以順利進行調試，幾乎是“即插即用”。雖然具有集成的功能，但該緊湊組件只有兩個連接點：一個用于液相，一個用于氣相。
氧氣清潔與泄漏測試：
氧氣應用設備必須進行專門的清潔，以去除碳氫化合物（油）、顆粒和水分等污染物。為此，威卡提供了氧用的低溫差壓表。這為儲罐設備制造商節省了一道工序。同樣，在泄漏測試方面，威卡對每個組件都進行了徹底的氦氣測試，以確保沒有泄漏。
配備遙測功能：
液化氣供應商越來越多地承擔起監測客戶消費的任務。此類遠程服務可提高交付安全性和效率。威卡低溫差壓表的液位指示器可以配備連接到遙測單元的集成壓力變送器。這樣便無需為傳輸模塊提供單獨的壓力源，因為這可能導致測量值出現誤差。
